Fő jellemzők

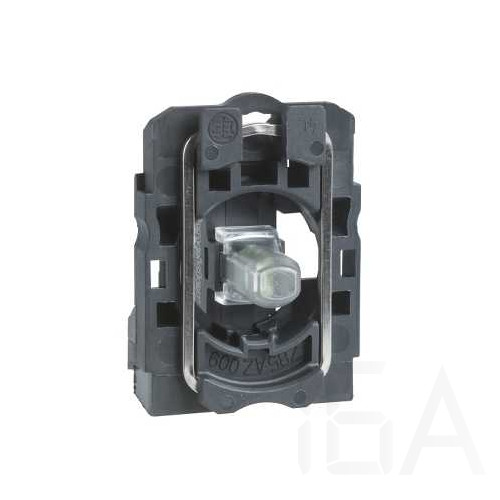

Termékcsalád Harmony XB5

Termék vagy komponens típusa Teljes test/lámpablokk szerelvény

Készülék rövid megnevezése ZB5

Rögzítőperem anyaga Műanyag

Eladás oszthatatlan mennyiségenként 1

Csatlakozás típusa Csavaros szorító kapcsok : <= 2 x 1,5 mm² kábelvéggel megfelel EN 60947-1

Csavaros szorító kapcsok : >= 1 x 0,22 mm² kábelvég nélkül megfelel EN 60947-1

Fényforrás Védett LED

Izzóalap Beépített LED

Fényforrás színe Fehér



Kiegészítő jellemzők



CAD teljes szélesség 30 mm

CAD teljes magasság 42 mm

CAD teljes mélység 32 mm

Végpontok leírása ISO n°1 (X1-X2)PL

Termék súlya 0,022 kg

Meghúzási nyomaték 0.8...1.2 N.m megfelel EN 60947-1

Csavarfej alakja Kereszt 1. sz. Philips

Kereszt 1. sz. pozidriv

Kivágásokkal Ø 4 mm-es lemez

Kivágásokkal Ø 5.5 mm-es lemez

Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN 60947-1

Uimp névleges lökő-feszültség állóság 6 kV megfelel EN 60947-1

Jelzési típus Stabil

[Us] névleges betáplálási feszültség 12 V AC/DC, 50/60 Hz

Betáplálási feszültség korlátok 10...15 V DC

10.2...13.8 V AC

Áramfogyasztás 18 mA

Élettartam 100000 h névleges feszültségen és 25 °C-on

Átmeneti ellenállás 1 kV megfelel IEC 61000-4-5



Környezet



Védőkezelés TH

Környezeti levegő hőmérséklet tárolásra -40...70 °C

Üzemi környezeti levegő hőmérséklet -40...70 °C

Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 60536

Szabványok EN/IEC 60947-1

EN/IEC 60947-5-1

EN/IEC 60947-5-4

JIS C 4520

UL 508

CSA C22.2 No 14

Termékbizonyítványok BV

CSA

DNV

GL

LROS (Lloyds register of shipping)

RINA

UL listás

Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6

Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

Ellenállás gyors tranziensekkel szemben 2 kV megfelel IEC 61000-4-4

Elektromágneses mezőkkel szembeni ellenállás 10 V/m megfelel IEC 61000-4-3

Ellenállás elektrosztatikus kisüléssel szemben 6 kV érintkezőn (fém részen) megfelel IEC 61000-2-6

8 kV szabad levegőben (szigetelt részeken) megfelel IEC 61000-2-6

Elektromágneses kibocsátás B osztály megfelel IEC 55011
