Fő jellemzők



Termékcsalád Harmony XB5

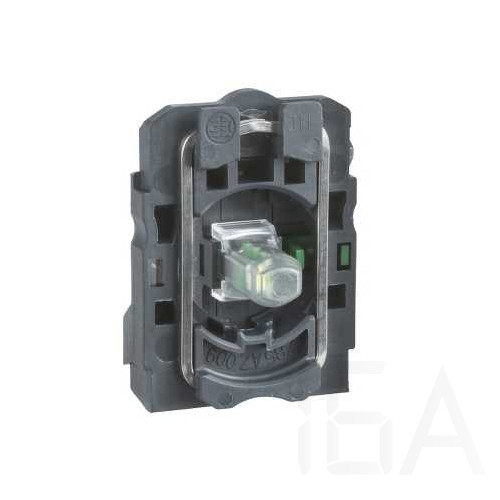

Termék vagy komponens típusa Teljes test/érintkező szerelvény és lámpablokk

Készülék rövid megnevezése ZB5

Rögzítőperem anyaga Műanyag

Eladás oszthatatlan mennyiségenként 1

Fej típusa Szabványos

Érintkezők típusa és összetétele 1 NC

Érintkezők működése Lassan bontó

Csatlakozás típusa Csavaros szorító kapcsok : <= 2 x 1,5 mm² kábelvéggel megfelel EN 60947-1

Csavaros szorító kapcsok : >= 1 x 0,22 mm² kábelvég nélkül megfelel EN 60947-1

Fényforrás Védett LED

Izzóalap Beépített LED

Fénytömb betáplálás Közvetlenül

Fényforrás színe Fehér



Kiegészítő jellemzők



CAD teljes szélesség 30 mm

CAD teljes magasság 42 mm

CAD teljes mélység 32 mm

Végpontok leírása ISO n°1 (11-12)NC

Termék súlya 0.032 kg

Kapcsolatfelvétel Szabvány

Pozitív nyitás Van pozitív nyílás megfelel EN/IEC 60947-5-1 K függelék

Üzemi mozgás 1.5 mm (NC változó elektromos állapot)

4.3 mm (összes úthossz)

Üzemelési erő 2 N (NC változó elektromos állapot)

Mechanikus tartósság 5000000 ciklus

Meghúzási nyomaték 0.8...1.2 N.m megfelel EN 60947-1

Csavarfej alakja Kereszt fejrész megfelelő 1. sz. Philips csavarhúzó

Kereszt fejrész megfelelő 1. sz. pozidriv csavarhúzó

Kivágásokkal fejrész megfelelő Ø 4 mm-es lemez csavarhúzó

Kivágásokkal fejrész megfelelő Ø 5.5 mm-es lemez csavarhúzó

Érintkezők anyaga Ezüst ötvözet (Ag/Ni)

Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1

Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1

Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN 60947-1

Uimp névleges lökő-feszültség állóság 6 kV megfelel EN 60947-1

Le névleges üzemi áram 3 A -240 V, AC-15, A600 megfelel EN/IEC 60947-5-1

6 A -120 V, AC-15, A600 megfelel EN/IEC 60947-5-1

0.1 A -600 V, DC-13, Q600 megfelel EN/IEC 60947-5-1

0.27 A -250 V, DC-13, Q600 megfelel EN/IEC 60947-5-1

0.55 A -125 V, DC-13, Q600 megfelel EN/IEC 60947-5-1

1.2 A -600 V, AC-15, A600 megfelel EN/IEC 60947-5-1

Elektromos élettartam 1000000 ciklus, AC-15, 2 A -230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, AC-15, 3 A -120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, AC-15, 4 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, DC-13, 0.2 A -110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, DC-13, 0.5 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

Elektromos megbízhatóság IEC 60947-5-4 Λ < 10exp(-6) -5 V, 1 mA tiszta környezetben megfelel EN/IEC 60947-5-4

Λ < 10exp(-8) -17 V, 5 mA tiszta környezetben megfelel EN/IEC 60947-5-4

Jelzési típus Stabil

[Us] névleges betáplálási feszültség 24 V AC/DC, 50/60 Hz

Betáplálási feszültség korlátok 19.2...30 V DC

21.6...26.4 V AC

Áramfogyasztás 18 mA

Élettartam 100000 h névleges feszültségen és 25 °C-on

Átmeneti ellenállás 1 kV megfelel IEC 61000-4-5



Környezet



Védőkezelés TH

Környezeti levegő hőmérséklet tárolásra -40...70 °C

Üzemi környezeti levegő hőmérséklet -40...70 °C

Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 60536

Szabványok EN/IEC 60947-1

EN/IEC 60947-5-1

EN/IEC 60947-5-4

JIS C 4520

UL 508

CSA C22.2 No 14

Termékbizonyítványok BV

CSA

DNV

GL

LROS (Lloyds register of shipping)

RINA

UL listás

Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6

Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

Ellenállás gyors tranziensekkel szemben 2 kV megfelel IEC 61000-4-4

Elektromágneses mezőkkel szembeni ellenállás 10 V/m megfelel IEC 61000-4-3

Ellenállás elektrosztatikus kisüléssel szemben 6 kV érintkezőn (fém részen) megfelel IEC 61000-2-6

8 kV szabad levegőben (szigetelt részeken) megfelel IEC 61000-2-6

Elektromágneses kibocsátás B osztály megfelel IEC 55011
