Fő jellemzők

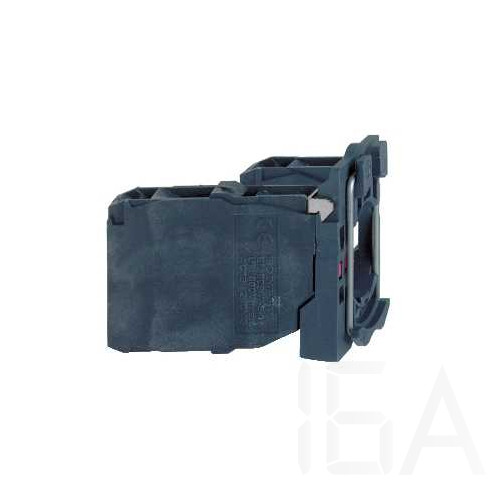

Termékcsalád Harmony XB5

Termék vagy komponens típusa Teljes test/érintkező szerelvény

Készülék rövid megnevezése ZB5

Rögzítőperem anyaga Műanyag

Eladás oszthatatlan mennyiségenként 1

Fej típusa Szabványos

Érintkezők típusa és összetétele 1 NO + 2 NC

Érintkezők működése Lassan bontó

Érintkező tömb típus Egyszeres

Csatlakozás típusa Csavaros szorító kapcsok <= 2 x 1,5 mm² kábelvéggel EN 60947-1

Csavaros szorító kapcsok >= 1 x 0,22 mm² kábelvég nélkül EN 60947-1



Kiegészítő jellemzők



CAD teljes szélesség 30 mm

CAD teljes magasság 42 mm

CAD teljes mélység 32 mm

Végpontok leírása ISO n°1 (11-12)NC

(3-4)NO

Termék súlya 0.04 kg

Eszközösszetétel Test

Rögzítőgyűrű

Kapcsolatfelvétel Szabványos érintkezők

Pozitív nyitás Van pozitív nyílás megfelel EN/IEC 60947-5-1 K függelék

Üzemi mozgás 1.5 mm (NC változó elektromos állapot)

2.6 mm (NO változó elektromos állapot)

4.3 mm (összes úthossz)

Mechanikus tartósság 10000000 ciklus

Meghúzási nyomaték 0.8...1.2 N.m megfelel EN 60947-1

Csavarfej alakja Kereszt fejrész megfelelő 1. sz. Philips csavarhúzó

Kereszt fejrész megfelelő 1. sz. pozidriv csavarhúzó

Kivágásokkal fejrész megfelelő Ø 4 mm-es lemez csavarhúzó

Kivágásokkal fejrész megfelelő Ø 5.5 mm-es lemez csavarhúzó

Érintkezők anyaga Ezüst ötvözet (Ag/Ni)

Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1

Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1

Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN 60947-1

Uimp névleges lökő-feszültség állóság 6 kV megfelel EN 60947-1

Le névleges üzemi áram 3 A -240 V, AC-15, A600 megfelel EN/IEC 60947-5-1

6 A -120 V, AC-15, A600 megfelel EN/IEC 60947-5-1

0.1 A -600 V, DC-13, Q600 megfelel EN/IEC 60947-5-1

0.27 A -250 V, DC-13, Q600 megfelel EN/IEC 60947-5-1

0.55 A -125 V, DC-13, Q600 megfelel EN/IEC 60947-5-1

1.2 A -600 V, AC-15, A600 megfelel EN/IEC 60947-5-1

Elektromos élettartam 1000000 ciklus, AC-15, 2 A -230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, AC-15, 3 A -120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, AC-15, 4 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, DC-13, 0.2 A -110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, DC-13, 0.5 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

Elektromos megbízhatóság IEC 60947-5-4 Λ < 10exp(-6) -5 V, 1 mA tiszta környezetben megfelel EN/IEC 60947-5-4

Λ < 10exp(-8) -17 V, 5 mA tiszta környezetben megfelel EN/IEC 60947-5-4



Környezet



Védőkezelés TH

Környezeti levegő hőmérséklet tárolásra -40...70 °C

Üzemi környezeti levegő hőmérséklet -40...70 °C

IP védettségi szint IP20 megfelel IEC 60529

Szabványok EN/IEC 60947-1

EN/IEC 60947-5-1

EN/IEC 60947-5-4

JIS C 4520

UL 508

CSA C22.2 No 14

Termékbizonyítványok BV

CSA

DNV

GL

LROS (Lloyds register of shipping)

RINA

UL

Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6

Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
