Fő jellemzők

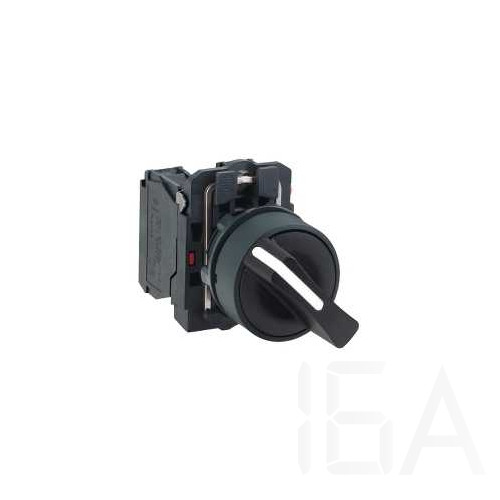

Termékcsalád Harmony XB5

Termék vagy komponens típusa Kiválasztó kapcsoló

Készülék rövid megnevezése XB5

Perem anyaga Műanyag

Fej típusa Szabványos

Szerelési átmérő 22 mm

Eladás oszthatatlan mennyiségenként 1

Jelzőegység fej Kerek

Kezelő típusa Rögzítő

Kezelőprofil Fekete szabványos fogantyú

Kezelő helyzet információ 3 állás, +/- 45°

Érintkezők típusa és összetétele 2 NO

Érintkezők működése Lassan bontó

Csatlakozás típusa Csavaros szorító kapcsok : <= 2 x 1,5 mm² kábelvéggel megfelel EN/IEC 60947-1

Csavaros szorító kapcsok : >= 1 x 0,22 mm² kábelvég nélkül megfelel EN/IEC 60947-1



Kiegészítő jellemzők



Magasság 42 mm

Szélesség 30 mm

Mélység 70 mm

Végpontok leírása ISO n°1 (13-14)NO

Termék súlya 0.052 kg

Ellenállás nagy nyomású mosóval szemben 7000000 Pa -55 °C,távolság: 0,1 m

Kapcsolatfelvétel Szabványos érintkezők

Pozitív nyitás Nincs pozitív nyílás

Nyomatékérték 0.14 N.m NO changing electrical state

Mechanikus tartósság 1000000 ciklus

Meghúzási nyomaték 0.8...1.2 N.m megfelel EN 60947-1

Csavarfej alakja Kereszt fejrész megfelelő 1. sz. Philips csavarhúzó

Kereszt fejrész megfelelő 1. sz. pozidriv csavarhúzó

Kivágásokkal fejrész megfelelő Ø 4 mm-es lemez csavarhúzó

Kivágásokkal fejrész megfelelő Ø 5.5 mm-es lemez csavarhúzó

Érintkezők anyaga Ezüst ötvözet (Ag/Ni)

Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1

Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1

Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN 60947-1

Uimp névleges lökő-feszültség állóság 6 kV megfelel EN 60947-1

Le névleges üzemi áram 1.2 A 600 V AC-15 A600 EN/IEC 60947-5-1

0.27 A 250 V DC-13 Q600 EN/IEC 60947-5-1

0.1 A 600 V DC-13 Q600 EN/IEC 60947-5-1

3 A 240 V AC-15 A600 EN/IEC 60947-5-1

0.55 A 125 V DC-13 Q600 EN/IEC 60947-5-1

6 A 120 V AC-15 A600 EN/IEC 60947-5-1

Elektromos élettartam 1000000 ciklus, AC-15, 2 A -230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, AC-15, 3 A -120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, AC-15, 4 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, DC-13, 0.2 A -110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

1000000 ciklus, DC-13, 0.5 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék

Elektromos megbízhatóság IEC 60947-5-4 Λ < 10exp(-6) -5 V, 1 mA tiszta környezetben megfelel EN/IEC 60947-5-4

Λ < 10exp(-8) -17 V, 5 mA tiszta környezetben megfelel EN/IEC 60947-5-4

Eszköz bemutatása Komplett termék



Környezet



Védőkezelés TH

Környezeti levegő hőmérséklet tárolásra -40...70 °C

Üzemi környezeti levegő hőmérséklet -40...70 °C

Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 60536

IP védettségi szint IP67 megfelel IEC 60529

IP69K

IP69

NEMA védettségi szint NEMA 13

NEMA 4X

IK védelmi fokozat IK06 megfelel IEC 50102

Szabványok EN/IEC 60947-1

EN/IEC 60947-5-1

EN/IEC 60947-5-4

JIS C 4520

UL 508

CSA C22.2 No 14

Termékbizonyítványok BV

CSA

DNV

GL

LROS (Lloyds register of shipping)

RINA

UL

Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6

Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
