Kerthez, kempinghez, lakókocsihoz, csónakhoz, stb 230 volt

Ez a rendszer ideális kertek, sátorhelyek, kemping, csónak, mobilház, hétvégi ház vagy akár egy otthon ellátására. Alapkészlet független napenergia-rendszer felállításához. Összeállítottuk ezt a rendszert oly módon, hogy a telepítéshez csak minimális erőfeszítés szükséges.

A megtermelt villamos energia tárolásához 12 V-os akkumulátorra van szüksége. Ez a készlet alkalmas ólomsav-, zselés- és AGM-akkumulátorok töltésére.

Az összes alkatrész előszerelt, és csak a mellékelt csatlakozási rajznak megfelelően kell csatlakoztatni! És már indulhat is a saját villamosenergia hálózata.

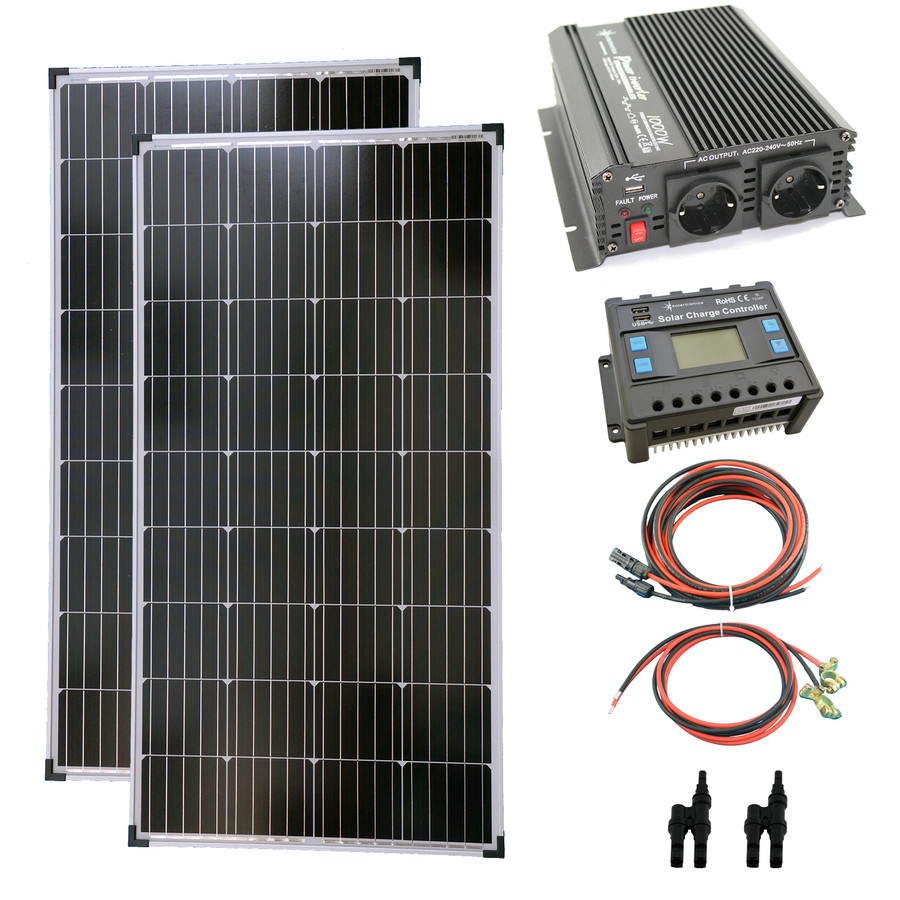

Napelem rendszer tartalma:

• 2 db 170 watt monokristályos napelem
• 1 db 1000W / 2000W 12 V-os feszültségváltó (módosított szinusz)
• 1 darab 30A LCD napenergia-töltő vezérlő
• 1 pár 2m 6mm² csatlakozókábel töltővezérlő -> akkumulátor csatlakozókkal
• 1 pár 5m-es 6mm²-es csatlakozókábel-modul -> töltővezérlő préselt MC4 dugókkal
• 1 pár MC4-Y csatlakozó

Az alkatrészek műszaki leírása:

Napelem

TÜV-tesztelt és tanúsított minőségi modul

A Napelem modul egy univerzális modul, modern technológiával és kiváló minőségű mono napelemekkel. 170 W-os napelemes modulunk alkalmas önálló rendszerek tervezési és teljesítményadataira.

előnyei:

• Teljesítmény (Pmax): 170W
• bevált minőség közvetlenül a Solarfam-tól
• a legújabb szabványok szerint gyártva
• monokristályos A-osztályú napelemek
• Cellaszerkezet 5 gyűjtősínek
• Csatlakozókábel 4 mm²-es kábelben és MC4 dugók
• Rendkívül ellenálló edzett biztonsági üveg a modult a legkárosabb környezeti körülmények között is használhatóvá teszi
• ideális 12–24 V rendszerekhez szárazföldön vagy mobil napelemekben

Műszaki adatok modulonként:

• Súly: 8,7 kg
• Méretek: 1230 mm x 670 mm x 30 mm
• Névleges teljesítmény Pmax: 170 W ± 3%
• Nyitott áramkör feszültsége Voc: 24,26 V
• Névleges áram Imp: 8,32 A
• Isc rövidzárlati áram: 8,75 A
• Névleges feszültség Vmp: 20,41 V
• Hőmérsékleti tartomány: -40 ° C és + 80 ° C között
• Maximális rendszerfeszültség: 1000 V DC
• Csatlakozókábel: kb. 50 cm MC4 dugókkal

A fekete védőélek kiegészítő szolgáltatásként szolgálnak tőlünk a modul sarkának megóvásához szállítás közben. Ezek a sarkok eltávolíthatók a modulok telepítése előtt.

Feszültség átalakító inverter

Ezzel az eszközzel 230 V váltakozó áramot lehet generálni 12 V DC feszültségről (például autóakkumulátorokból, teherautó-akkumulátorokból vagy napelemes rendszerekből származó akkumulátorokból), és így számos háztartási készüléket üzemeltethet 230 V névleges feszültséggel.

Szállítási terjedelem: Inverter, egyenáramú csatlakozókábel kb. 60 cm-es krokodil bilincsekkel, DC-csatlakozókábel szivargyújtóhoz, üzemeltetési útmutató, beleértve a kapcsolási rajzot

előnyei:

• módosított szinusz feszültség
• Lágy indítás funkció
• 2x biztonsági aljzat
• átlagos önfogyasztás terhelés nélkül,  0 watt ki kapcsolva
• Fordított polaritás elleni védelem az akkumulátor számára (biztosíték)
• Automatikus leállítás túlterhelés vagy rövidzárlat esetén
• Autóban történő felhasználásra engedélyezett
• Stabil ház alumíniumból és sajtolt fémlemezből
• Tanúsítványok: inverter, CE, RoHS; E8 gyártás a DIN ISO 9001: 2000 szerint

további részletek:

• Súly: 2,5 kg
• Méretek: 271 x 208 x 75 mm
• Kimeneti feszültség: 230 V (50Hz)
• Bemeneti feszültség működési tartománya: 12 V
• Túlfeszültség lekapcsolás:> 15,0 V
• relatív páratartalom: <60%
• USB eszköz tápegysége: LG
• Túlmelegedés elleni védelem kikapcsolása:> 60 °
• Túlfeszültség-riasztás: <10,6 V
• Hatékonyság:> 85% (általában kb. 92%)
• USB eszköz tápellátása: 1x 5 V 2.1A
• Aljzat: 2db Eu aljzat
• Folyamatos teljesítmény: 1000 W.
• Csúcsteljesítmény: 2000 W, legalább 20 ms indulási és hideg áramok esetén
• Túlfeszültség kikapcsolás: 9,5 V

Töltésszabályozó

A töltővezérlő a napelemes modulok és az akkumulátor között van csatlakoztatva, ezért felelős a töltési folyamat irányításáért, hogy az akkumulátor mindig a maximálisan feltölthető legyen. Az akkumulátort a beépített mikroprocesszor finoman tölti fel, és így garantálja az akkumulátor hosszú élettartamát.

Az összes feszültség, töltési folyamat és paraméter megjeleníthető a kijelzőn. A töltési feszültség végét a kezelőpanelen keresztül lehet beállítani, így a napelemes töltővezérlő minden akkumulátorral használható. Beállíthatja azt a feszültséget, amelytől kezdve a kisfeszültség-védelmet aktiválni kell, és azt az üzemi feszültséget, amelytől kezdve a kisfeszültség-védelemnek vissza kell állnia.

Az akkumulátor túltöltését megakadályozhatjuk, mivel a töltésvezérlő befejezi a töltési folyamatot, és a végső töltési feszültség elérésekor átvált a csepegtető töltésre.

előnyei:

• Az akkumulátor túl- és alul töltésének védelme
• Automatikus leállítás, ha a töltőáram meghaladja a vezérlő kapacitását
• Automatikus leállítás rövidzárlat esetén
• Megakadályozza a panel visszajelzését
• Automatikus leállítás túlterhelés és rövidzárlat esetén
• Az akkumulátor alacsony feszültsége esetén a fogyasztók kikapcsolódnak
• Túlterhelés és rövidzárlat-védelem A fogyasztók leállítása az akkumulátor merülése esetén
• Automatikus hőmérséklet szabályozás
• Automatikus feszültségszint-azonosító rendszer
• Intelligens PWM töltési mód
• Állítható végső töltési feszültség
• Éjszakai és időbeli ellenőrzés
• A töltési és kisütési teljesítmény kijelzése Ah-ban
• Védelem az akkumulátor lemerülése ellen napelemes csatlakozással
• Kis fogyasztás alacsony feszültségű leállítása
• Védelem az akkumulátor fordított polaritása ellen
• Védelem a túlterhelés és a rövidzárlat ellen
• ólomsav, gél és AGM Akkumulátorokhoz
• Reprezentáció LCD grafikus kijelzővel
• Megjelenik az akkumulátor töltöttségi állapota

további részletek:

• Súly: 0,3 kg
• Az akkumulátor feszültsége: 12 V vagy 24 V automatikus érzékelés
• Töltőáram: 30 A.
• Saját fogyasztás: <20 mA
• Méretek: 178 mm x 102 mm x 46 mm
• Szín: fekete

Összesen két 170 wattos modul csatlakoztatható a 30 A töltővezérlőhöz.

A mellékelt kábelkészleteket alkalmazottaink konfigurálják és ellenőrzik. Ezek tartalmazzák a szükséges csatlakozásokat (MC4, akkumulátor csatlakozók vagy huzalvédő hüvelyek). A német gyártásból származó, TÜV által tesztelt napkábeleket használják.
